Tipo 321 - Viga para ponte Bailey: Instalada nos pinos inferiores dos painéis da ponte Bailey e fixada com grampos de viga. Além disso, cada seção possui uma travessa conectada ao painel Bailey co...

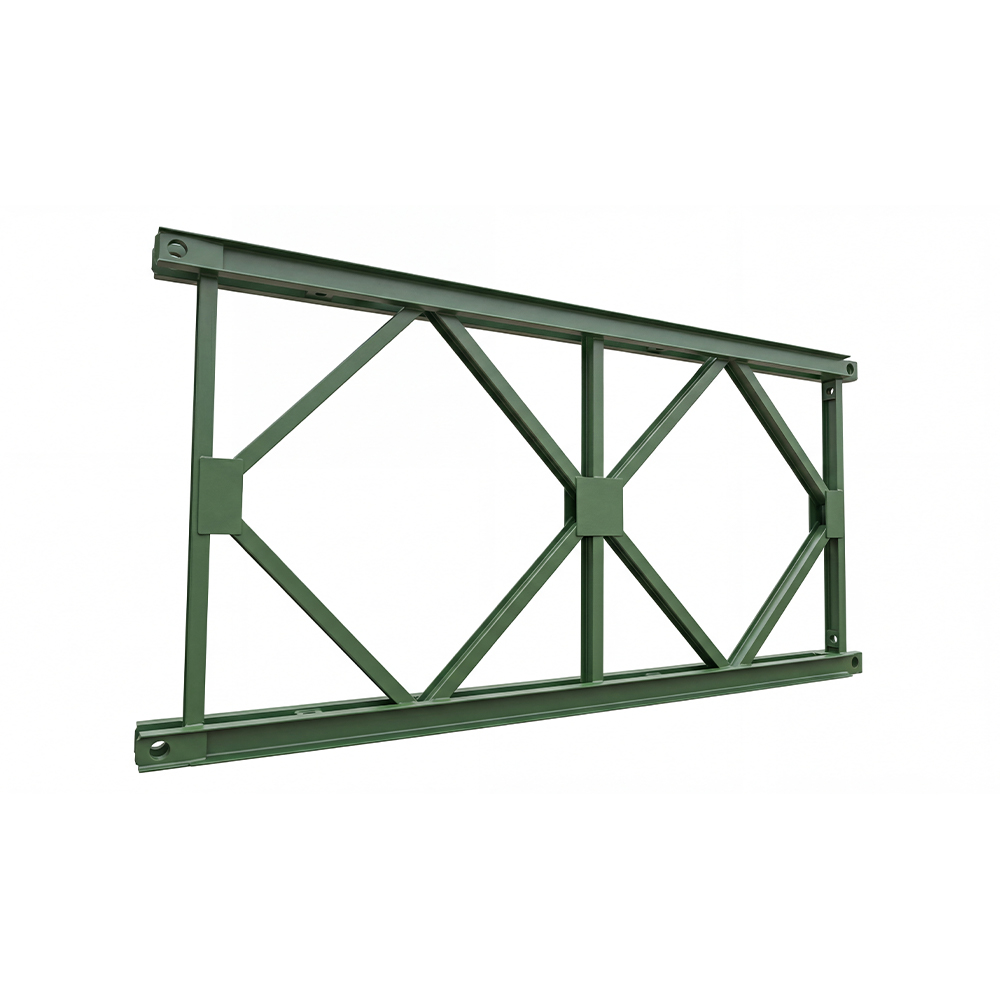

Ver detalhesOs membros da corda dos painéis da ponte Bailey são feitos de aço de canal 10# de seção dupla, e os membros verticais e diagonais são feitos de vigas I 8#. Toda a estrutura é soldada em forma de “cruz”, resultando em uma estrutura estável e confiável que não é propensa a torções ou deformações. A capacidade de carga teórica das barras de corda é de 560 KN, a capacidade de carga teórica das barras verticais é de 560 KN e a capacidade de carga teórica das barras diagonais é de 171,5 KN. Os painéis da ponte Bailey servem como os principais componentes de suporte de carga de toda a ponte e são conectados por pinos Bailey.
| Dimensões Externas | 3115*1500*176mm |
| Dimensões da distância central | 3000*1400mm |
| Materiais | Q355B |
