A ponte Bailey é uma das conquistas de engenharia mais significativas do século XX, originalmente desenvolvida para uso militar durante a Segunda Guerra Mundial e agora amplamente utilizada em projetos de infraestrutura civil em todo o mundo. Compreensão Especificações da ponte Bailey é essencial para engenheiros estruturais, planejadores de logística militar e gerentes de projetos de construção que precisam de soluções de ponte confiáveis, portáteis e de rápida implantação. Este guia fornece uma análise abrangente de parâmetros técnicos padrão, classificações de carga, configurações de vãos e requisitos de materiais.

Origens e Filosofia do Design

Projetada por Donald Bailey em 1940 e fabricada pela primeira vez pela empresa Mabey & Johnson, a ponte Bailey foi concebida como uma ponte de painel modular que poderia ser montada por uma pequena equipe sem a necessidade de guindastes pesados ou equipamentos especializados. Sua genialidade está no sistema padronizado de painéis de aço, que permite que componentes individuais sejam transportados manualmente e montados em vãos capazes de suportar veículos militares pesados.

A filosofia de design centra-se em três princípios: modularidade, escalabilidade e reparabilidade em campo. Cada painel é intercambiável, o que significa que as seções danificadas podem ser substituídas sem desmontar toda a estrutura. Esta adaptabilidade fez da ponte Bailey uma pedra angular das operações Aliadas no Norte de África, em Itália e na Europa Ocidental – e continua hoje a ser utilizada activamente por dezenas de autoridades militares e civis.

Dimensões padrão do painel e especificações de materiais

A unidade fundamental de uma ponte Bailey é o painel padrão . Todas as outras especificações – comprimento do vão, capacidade de carga e tipo de configuração – derivam deste componente base. Os painéis são fabricados em aço de alta resistência, em conformidade com os padrões militares e civis estabelecidos (normalmente BS EN 10025 Grau S355 ou equivalente ASTM A572 Grau 50).

Dimensões padrão do painel

Tabela 1 — Dimensões padrão do painel da ponte Bailey (referência BS 5400 / NATO STANAG 2021)

Os painéis são conectados através de pinos de aço de 57 mm de diâmetro, permitindo uma montagem rápida sem soldagem ou aparafusamento. O projeto de treliça distribui as cargas de forma eficiente através das diagonais e verticais, alcançando uma alta relação resistência-peso que é crítica tanto para a portabilidade quanto para o desempenho estrutural.

Especificações do convés e do painel de popa

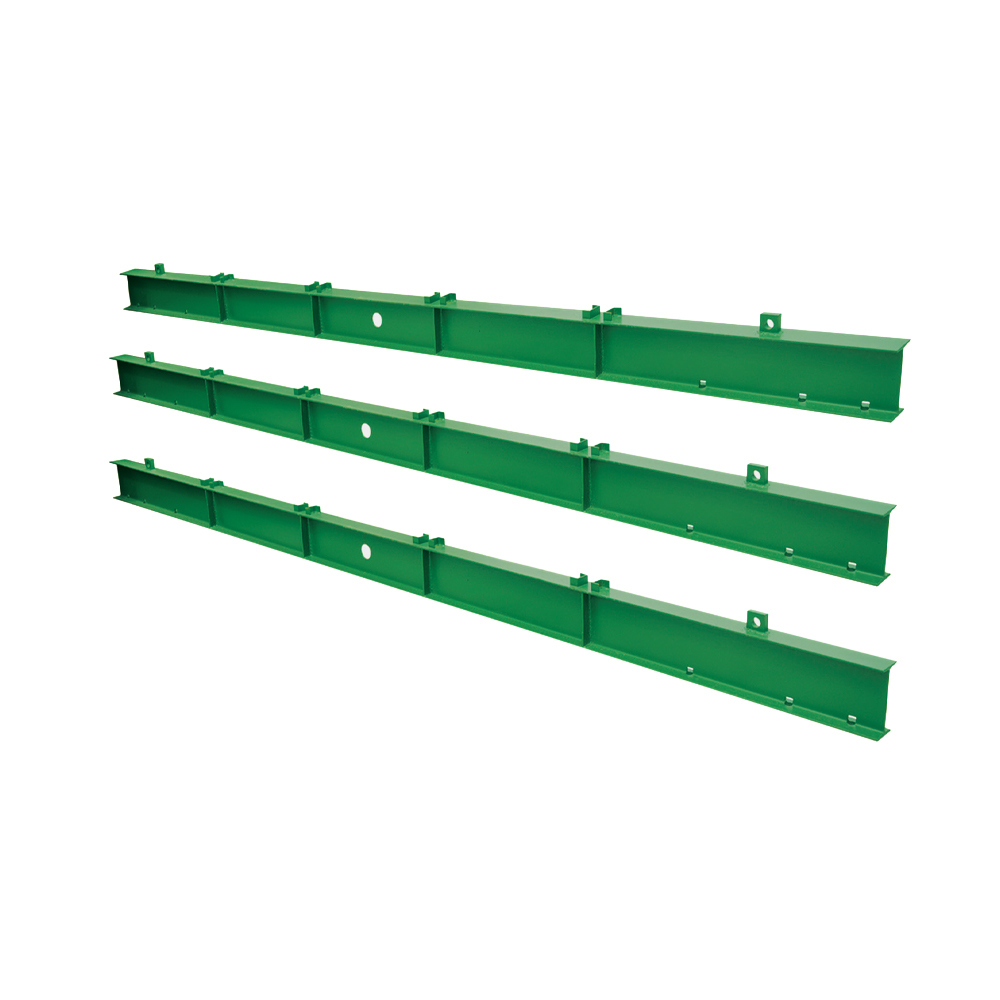

O sistema de convés consiste em travessas (vigas transversais), longarinas (vigas longitudinais) e tabuleiros de xadrez de madeira ou aço (tábuas de convés). Cada travessa se estende entre os dois painéis de treliça opostos e é fixada por grampos de travessa. Os tabuleiros de xadrez padrão são normalmente de madeira nobre com 63 mm de espessura ou, em variantes modernas, painéis de chapa xadrez de aço.

Tabela 2 — Especificações dos componentes do sistema de convés

Tipos de configuração e sistema de designação

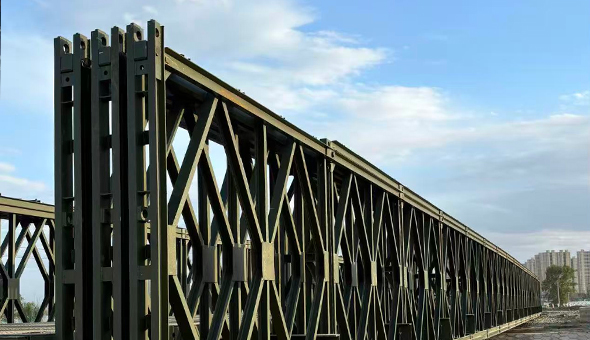

As configurações da ponte Bailey são descritas usando um sistema de designação padronizado que codifica o número de linhas de painel (simples, duplo ou triplo), o número de andares de painel (simples ou duplo) e se a ponte é construída como um tipo passante ou tipo passante com reforço de corda superior. A notação normalmente assume a forma SS, DS, TS (história única) e DD, DT (História Dupla).

Convenções de nomenclatura de configuração

• SS (Único): Um painel de largura e um andar de altura. Mais leve e rápido de construir; adequado para tráfego de pedestres e veículos leves.
• DS (Duplo Individual): Dois painéis de largura de cada lado, com um andar de altura. Configuração padrão para a maioria dos veículos militares com rodas até MLC30.
• TS (Triplo Único): Três painéis de largura de cada lado, com um andar de altura. Usado para cargas mais pesadas em vãos mais curtos.
• DD (Duplo Duplo): Dois painéis de largura e dois andares de altura. Amplia significativamente a extensão alcançável e a classe de carga.
• DT (Triplo Duplo): Três painéis de largura e dois andares de altura. Configuração máxima; usado para veículos sobre esteiras MLC70 em vãos de até 60 m.

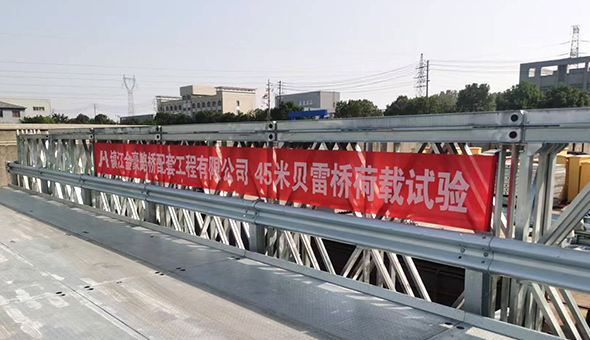

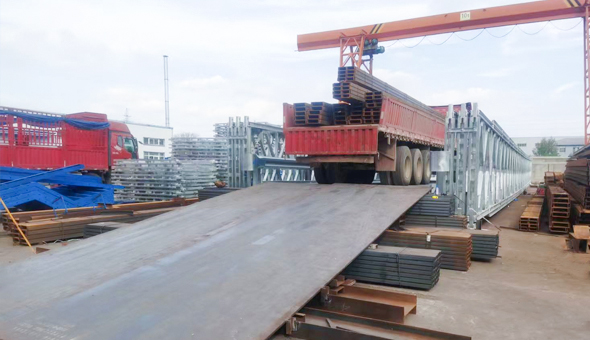

Tabelas de comprimentos de vãos e capacidades de carga

Um dos aspectos mais críticos das especificações da ponte Bailey é a relação entre o comprimento do vão, o tipo de configuração e a classe de carga permitida. A tabela a seguir fornece dados de projeto padrão com base nos critérios de carregamento NATO STANAG 2021 e BS 5400 Parte 2.

Tabela 3 — Comprimento do vão e capacidade de carga por configuração (valores indicativos; é necessária análise de engenharia específica do local)

É importante notar que estes valores representam vãos máximos de projeto para cada configuração sob condições padrão de suporte do solo. Os vãos reais permitidos são reduzidos quando a ponte deve suportar o tráfego contínuo de comboios, quando as condições do solo são ruins ou quando fatores de impacto dinâmico devem ser aplicados para travessias de veículos em alta velocidade.

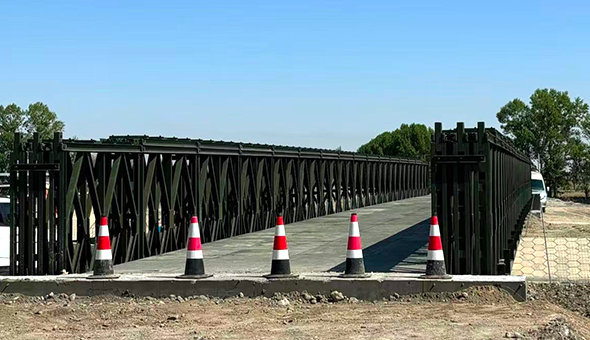

Especificações de largura de estrada

A largura livre da estrada – a faixa de rodagem utilizável entre as faces internas das treliças principais – é fixada em 4,22 m (13 pés 10 pol.) para todas as configurações padrão de ponte Bailey de pista única. Isto acomoda uma única faixa de tráfego com envelopes de veículos NATO STANAG. As variantes de pista dupla, conseguidas pela colocação de duas pistas de ponte paralelas lado a lado em um encontro comum, proporcionam uma largura total da pista de aproximadamente 8,5 m e são usadas para aplicações de alto volume de tráfego.

Componentes de montagem e principais especificações de hardware

A integridade de uma ponte Bailey depende não apenas dos próprios painéis, mas também da precisão do hardware de conexão. Os componentes a seguir são especificados com tolerâncias rígidas para garantir a intercambialidade entre lotes de produção de diferentes fabricantes.

Pino de conexão do painel

• Diâmetro: 57,2 mm (2,25 pol.)
• Comprimento: 184 mm (7,25 pol.)
• Material: Aço carbono, tratado termicamente com limite de escoamento mínimo de 620 MPa
• Retido por: Contrapino dividido, 6 mm de diâmetro

Braçadeira de popa

• Força de aperto: Mínimo 8 kN quando apertado corretamente
• Torque do parafuso: 135 N·m (100 ft·lb) usando chave de caixa padrão
• Material: Ferro fundido maleável ou ferro dúctil GGG-40

Especificações do Raker (nariz de lançamento)

Durante o lançamento do cantilever – o método de montagem padrão em que a ponte é empurrada para fora da abertura de uma margem – um nariz de aço leve (raker) é preso à extremidade dianteira para evitar que o cantilever tombe. Os comprimentos padrão do raker são 3,05 m, 6,10 m ou 9,14 m, selecionados com base no vão total da ponte. O raker não deve pesar mais que 20% do peso da ponte principal para manter o equilíbrio de lançamento.

Requisitos de pilar e rolamento

O arranjo do rolamento final é uma especificação crítica que determina a adequação de um local para a instalação da ponte Bailey. A ponte transfere suas cargas para o solo através placas de base e vigas de soleira apoiado em pilares preparados ou solo natural.

Requisitos mínimos de rolamento

Tabela 4 — Especificações dos rolamentos de pilar por configuração

Onde as condições naturais do solo não atendem à pressão mínima de suporte do solo, os engenheiros especificam compactação de preenchimento granular, pilares de concreto ou suportes de estacas cravadas. Para implantações militares temporárias em solo macio, vigas de aço ou painéis Bailey são usados ​​para distribuir cargas de suporte.

Padrões de proteção contra corrosão e tratamento de superfície

Todos os componentes de aço da ponte Bailey devem atender a padrões específicos de tratamento de superfície para garantir uma vida útil aceitável em condições de campo. A especificação padrão da OTAN exige:

• Preparação de superfície: Jateamento até Sa 2,5 (metal quase branco) conforme ISO 8501-1
• Primeira demão: Primer epóxi rico em zinco, espessura mínima de película seca de 75 µm (DFT)
• Pelagem intermediária: Epóxi MIO (óxido de ferro micáceo), mínimo 100 µm DFT
• Acabamento: Acabamento de poliuretano em verde oliva (RAL 6003) ou verde oliva (FS 34094), mínimo 50 µm DFT
• DFT total: Mínimo 225 µm
• Resistência à névoa salina: 1.000 horas de acordo com a ISO 9227 sem ferrugem na linha de marcação

Para instalações permanentes de pontes civis, muitos operadores atualizam para um sistema completo de zinco por pulverização térmica (TSZ) com acabamento elastomérico, estendendo o intervalo de manutenção para 25 anos. Os fixadores de aço inoxidável também são recomendados em ambientes costeiros ou marinhos onde a corrosão induzida por cloretos é uma preocupação.

Tempo de montagem e requisitos de mão de obra

Uma das vantagens definidoras da tecnologia da ponte Bailey é sua capacidade de montagem rápida. As especificações militares padrão exigem que um pelotão de engenheiros de combate treinados (aproximadamente 35 pessoas) possa erguer uma ponte Dupla Simples (DS) de 30,5 m de vão dentro 4 a 6 horas sob condições de campo. A tabela a seguir fornece orientação geral sobre os tempos de montagem para diversas configurações.

Tabela 5 — Tempos de montagem indicativos sob condições diurnas favoráveis com pessoal treinado

Estes números pressupõem que não há suporte de guindaste. Quando guindastes móveis ou empilhadeiras para terrenos acidentados estão disponíveis, os tempos de montagem podem ser reduzidos em 30-40%, especialmente para configurações de dois andares onde o levantamento de painéis exige muita mão-de-obra.

Variantes modernas e especificações atualizadas

O projeto original da ponte Bailey evoluiu significativamente desde 1941. Vários fabricantes – incluindo Mabey Bridge, Acrow e SSBR – agora produzem variantes aprimoradas que mantêm o princípio fundamental do painel modular, ao mesmo tempo que oferecem características de desempenho aprimoradas.

Ponte Universal Mabey

O principal produto atual da Mabey apresenta painéis de aço de alta resistência (grau S460) que reduzem o peso do painel em aproximadamente 15% e aumentam a capacidade de carga. Sistemas de deck aprimorados usando decks de liga de alumínio substituem os tradicionais tabuleiros de xadrez de madeira, reduzindo a carga morta do deck e melhorando a durabilidade em ambientes úmidos.

Acrow 700XS

A série Acrow 700XS oferece painéis medindo 3,05 m × 2,18 m (em comparação com o padrão 3,05 m × 1,47 m), proporcionando um maior momento de inércia por painel. Isso permite que configurações equivalentes ao TD alcancem vãos de até 75 m e suportem veículos sobre esteiras MLC 80 – excedendo os limites da especificação Bailey original.

Sistemas de deck continuamente reforçados

As instalações permanentes modernas utilizam cada vez mais lajes de concreto armado moldadas in situ sobre o sistema de treliça Bailey. Esta ação composta de treliça aumenta significativamente a rigidez geral da estrutura e reduz a deflexão sob cargas dinâmicas, atendendo aos requisitos dos códigos nacionais de pontes rodoviárias, como AASHTO LRFD ou os Eurocódigos para tráfego civil de longo prazo.

Especificações de inspeção e manutenção

Para pontes em serviço de longa duração, sejam militares ou civis, a inspeção periódica é obrigatória. Os intervalos e critérios de inspeção padrão são os seguintes:

• Inspeção visual de rotina: A cada 6 meses; verifique a deformação do painel, desgaste dos pinos, condição do deck e integridade do revestimento
• Inspeção estrutural detalhada: A cada 2 anos; inclui medição de deflexões da corda, ovalidade do furo do pino (desgaste máximo aceitável de 3 mm) e pesquisa de trincas de solda
• Grande revisão: A cada 10 anos ou após o tráfego cumulativo equivalente ao MLC exceder os limites de projeto; desmontagem completa, repintura por jateamento e verificação dimensional
• Critérios de substituição do painel: Qualquer painel com perda de seção de corda superior a 10% da área original, ou deformação permanente superior a L/500, deverá ser retirado de serviço

Os painéis da ponte Bailey são projetados para serem reutilizados muitas vezes em diversas implantações. Os painéis de estoque militar acumulam rotineiramente de 5 a 10 implantações ao longo de uma vida útil de 20 a 30 anos, quando mantidos adequadamente. Os operadores civis que utilizam painéis em instalações fixas permanentes normalmente especificam uma vida útil projetada de 50 anos com análise de fadiga apropriada de acordo com a BS 5400 Parte 10.

Padrões e especificações aplicáveis

O projeto, a fabricação e a implantação das pontes Bailey são regidos por uma série de padrões nacionais e internacionais. As principais referências incluem:

• STANAG 2021 da OTAN: Classificação de Carga Militar de Pontes, Balsas, Jangadas e Veículos
• Especificações padrão AASHTO para pontes rodoviárias (para aplicações civis dos EUA)
• BS 5400: Pontes de aço, concreto e mistas (padrão do Reino Unido, substituído pelos Eurocódigos, mas ainda referenciado para estruturas antigas)
• Eurocódigo 3 (EN 1993-2): Projeto de estruturas metálicas – pontes metálicas
• ISO 8501-1: Preparação de substratos de aço antes da aplicação de tintas
• ISO 9227: Testes de corrosão em atmosferas artificiais — testes de névoa salina
• DEF ESTAN 01-5/JSP 434: Especificações do Ministério da Defesa do Reino Unido para equipamentos de ponte militar

Os engenheiros que especificam as pontes Bailey para uso civil permanente devem garantir a conformidade com os requisitos relevantes das autoridades rodoviárias nacionais, incluindo modelos de carga móvel (HA/HB no Reino Unido, HL-93 nos EUA), limites de utilização na deflexão (normalmente vão/360 sob carga móvel) e cálculos de vida à fadiga para locais sujeitos a carregamento dinâmico de alto ciclo.

As especificações da ponte Bailey abrangem um sistema cuidadosamente integrado de geometria do painel, classe de material, tipo de configuração, classificação de carga, projeto de rolamento e proteção de superfície – cada elemento dependente dos outros. Quer a aplicação seja um destacamento militar de emergência de 48 horas sobre uma travessia de rio devastada ou uma ponte rodoviária rural permanente num país em desenvolvimento, a adesão às especificações estabelecidas garante segurança estrutural, desempenho previsível e durabilidade a longo prazo.

A relevância duradoura da ponte Bailey – mais de 80 anos após a sua invenção – é uma prova do poder do pensamento de design modular. À medida que a tecnologia dos materiais avança e os requisitos de carga aumentam, as variantes atualizadas continuam a ultrapassar os limites do que foi originalmente concebido numa prancheta de guerra, mantendo ao mesmo tempo a simplicidade fundamental que tornou o design original tão transformador.
