A estrutura de suporte Tipo 321-900 para pontes Bailey é feita de cantoneira de aço e conecta dois conjuntos de painéis da ponte Bailey em uma única unidade, aumentando a estabilidade e rigidez da ...

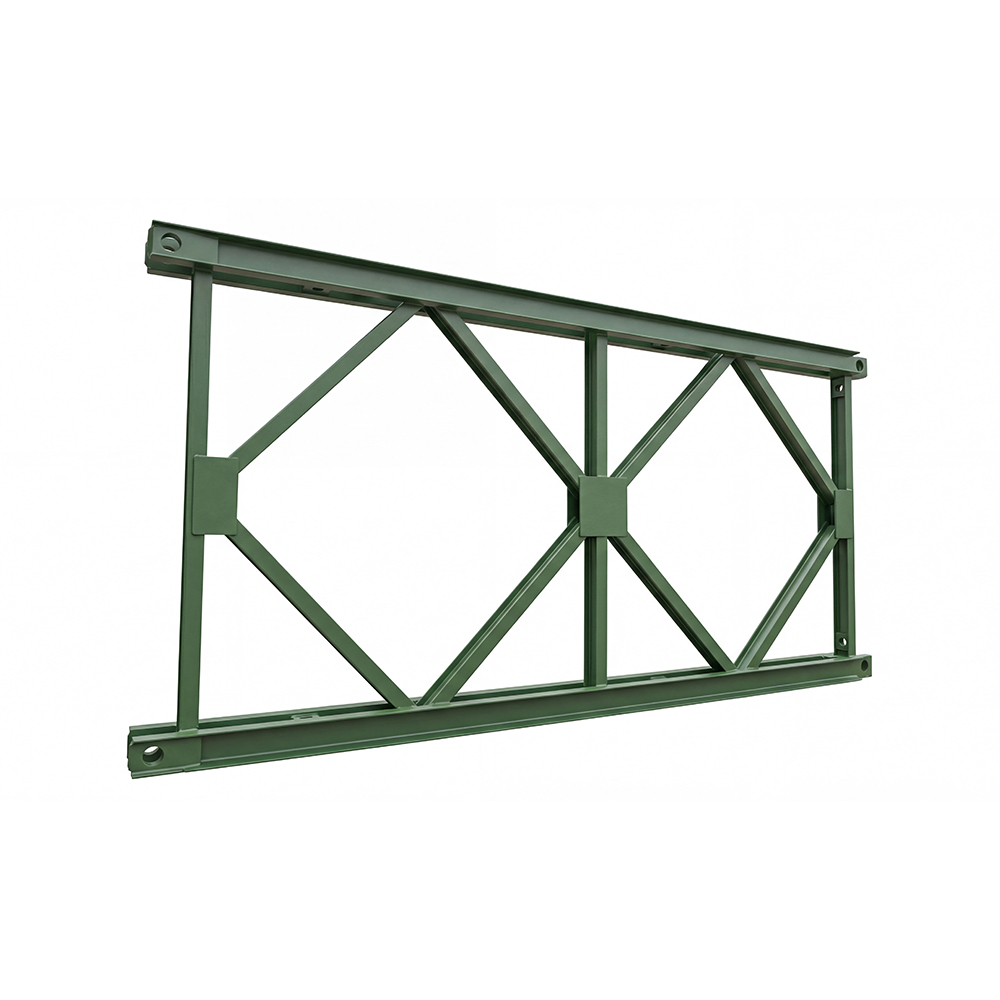

Ver detalhesTipo 321 - Estrutura de suporte moldada no local Painéis da ponte Bailey: Os membros da corda dos painéis da ponte Bailey são feitos de aço de canal 10# de seção dupla, e os membros verticais e diagonais são feitos de vigas I 8#. Toda a estrutura é soldada em forma de “cruz”, resultando em uma estrutura estável e confiável que não é propensa a torções ou deformações. A capacidade de carga teórica das barras de corda é de 560 KN, a capacidade de carga teórica das barras verticais é de 560 KN e a capacidade de carga teórica das barras diagonais é de 171,5 KN. Os painéis Bailey servem como os principais componentes de suporte de carga de toda a ponte e são conectados por pinos Bailey.
| Dimensões Externas | 3115*1500*176mm |
| Dimensões da distância central | 3000*1400mm |
| Materiais | Q355B |
